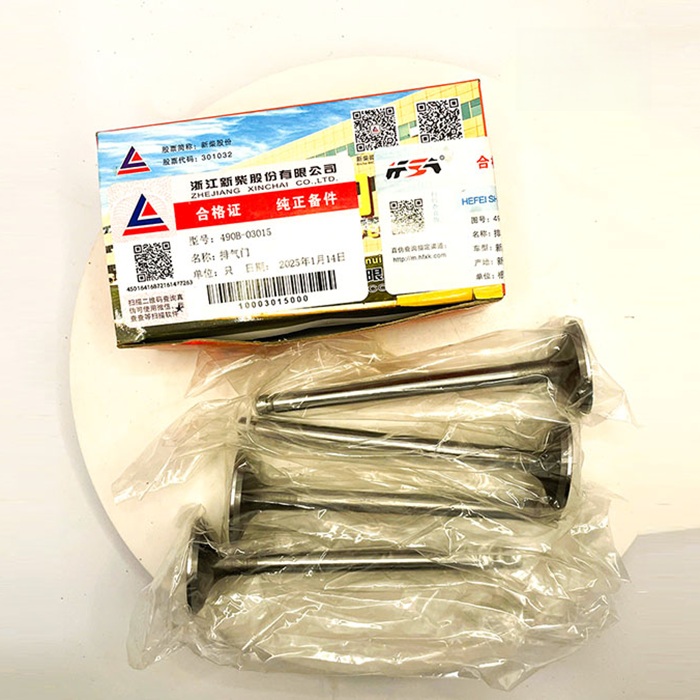

Xupap động cơ Xinchai C490

Động cơ Xinchai C490 là loại 4 xy lanh thẳng hàng, dùng nhiều trên xe nâng Trung Quốc như: Hangcha, Heli, Lonking, Ep… Trong cụm phân phối khí, xupap (valve) đóng vai trò cực kỳ quan trọng.

Cấu tạo của Xupap động cơ Xinchai C490

• Xupap nạp: thường lớn hơn, giúp không khí (hoặc hỗn hợp khí) nạp vào xy lanh.

• Xupap xả: nhỏ hơn, chịu nhiệt cao, để thoát khí cháy ra ngoài.

• Thân xupap: hình trụ, chuyển động tịnh tiến lên xuống.

• Đầu xupap (nấm xupap): bề mặt tiếp xúc với đế xupap, đảm bảo đóng kín buồng đốt.

• Lò xo xupap: đẩy xupap về vị trí đóng.

• Ống dẫn hướng xupap (guide): định vị thân xupap, giảm mài mòn.

• Đế xupap (seat): bề mặt để xupap đóng kín.

Thông số tham khảo của Xupap C490

• Đường kính xupap nạp: ~42 mm

• Đường kính xupap xả: ~36 mm

• Góc nghiêng bề mặt làm kín: 45°

• Khe hở nhiệt (khi chỉnh xupap):

  • Nạp: 0.25 mm

  • Xả: 0.35 mm (điều chỉnh khi máy nguội)
