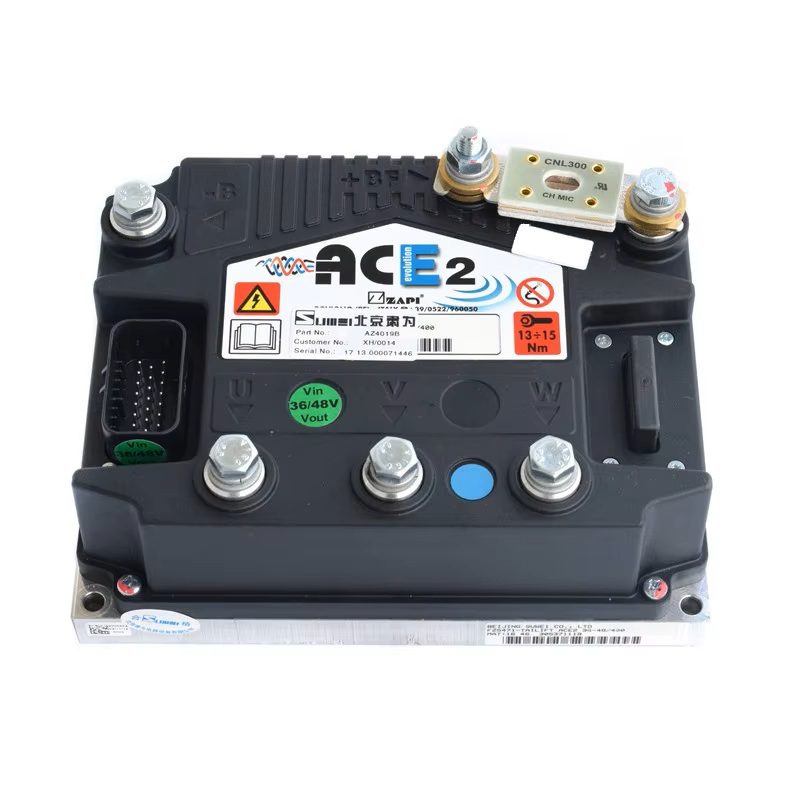

Bo Mạch ZAPI ACE2 36-48V/450A

Bo mạch Zapi ACE2 36-48V/450A có mã FZ6480-INV là bộ điều khiển xe nâng điện 1-1.5 tấn dòng GC2 của HELI và một số hãng xe nâng Trung Quốc khác. Đây là bo xoay chiều chuyên dụng điều khiển hệ thống motor di chuyển trên xe nâng điện ngồi lái của HELI cũng như thích hợp với các dòng motor điện xoay chiều khác.

Thống số kỹ thuật bo mạch ZAPI ACE2 36-48V/450A

• Điện áp danh định từ 36 V đến 48 V.
• Hai bộ vi điều khiển cho các chức năng chính và an toàn, bộ nhớ flash nhúng 320+ kByte.
• 3 đầu vào kỹ thuật số.
• 4 đầu vào tương tự với độ phân giải 10 bit.
• Đầu vào cho cảm biến nhiệt động cơ tương tự.
• Tương thích với một số loại cảm biến tốc độ: Bộ mã hóa gia tăng (mặc định).
• Cảm biến Sin/cos.
• Bộ ba cảm biến Hall.
• Bộ giải quyết (thêm giao diện bên ngoài).
• Giao diện bus CAN lên đến 500 kbit/giây hoặc 1 Mbit/giây (theo yêu cầu).
• Hỗ trợ giao tiếp 11 bit và 29 bit.
• 2 đầu ra cung cấp phụ (+12V / +5V; tối đa 100 mA cho +12V, tối đa 100 mA cho +5V).
• 2 đầu ra phía thấp được điều khiển bằng điện áp PWM cho bộ tiếp điểm đường dây và phanh cơ điện.
• 1 đầu ra phía thấp được điều khiển bằng điện áp PWM phụ
• Điốt tự do tích hợp.
• Tiêm Dither với biên độ và tần số có thể cấu hình.
• Bảo vệ quá tải, ngắn mạch, tải hở và ESD.
• Nhiệt độ môi trường
  • Hoạt động: -40 °C ÷ +40 °C.
  • Bảo quản: -40 °C ÷ +85 °C.
• Đầu nối kín (Ampeseal 23 chân).
• Truy cập thông tin trạng thái và chẩn đoán.
